Ruehrbehaelter1

Behälter						Außen- mantel d₂	Rührwerk- flansch- Nenndurch- messer d₆	Auslauf- stutzen NW
Nenninhalt l	Nenn- durchmesser d₁	h₁ ¹)	h₃
Nenninhalt l	Nenn- durchmesser d₁	h₁ ¹)	h₂ ¹)	ein- teilig	zwei- teilig
63	508	400	180	580		559	125	50
100	508	600	180	780		559
160	600	700	200	900		d₁ + 50
250	700	800	220	1020			200	80
400	800	1000	250	1250			200
630	1000	1000	300	1300		d₁ + 100	250
1 000	1200	1200	350	1550				100
1 250	1200	1200	350	1750
1 600	1400	1400	400	1800			300
2 000	1400	1600	400	2000			300
2 500	1600	1600	460	2060			400
3 200	1600	1800	460	2260
4 000	1800	2000	500	2500
5 000	2000	2000	550	2550			500
6 300	2000	2500	550	3050
8 000	2200	2500	625	3000	3125
10 000	2400	2800	675	3350	3475			150
12 500	2400	3200	675	3750	3875
12 500	2600	2800	725	3400	3525		700
16 000	2600	3600	725	4200	4325
16 000	2800	3200	775	3850	3975
20 000	2800	-	-	4300	-
20 000	3000	-	-	4000	-
25 000	2800	-	-	5200	-
25 000	3000	-	-	4700	-
32 000	3000	-	-	5800	-
	3000	-	-	5200	-		900
	3400	-	-	4800	-	d₁ + 150
40 000	3200	-	-	6300	-	d₁ + 100
	3400	-	-	5800	-	d₁ + 150
	3600	-	-	5600	-
	3800	-	-	5200	-
Fettgedruckt Nenninhalte sind zu bevorzugen. ¹) Die angegebenen Zahlenwerte sind Rückwerte. Das genaue Maß h₂setzt sich zusammen aus der Höhe des Klöpperbodens, des zylindrischen Bordes (mindestens 3,5 X Wanddicke des Bodens) und der Höhe des Apparateflansches. h₁ ist danach so zu bestimmen, dass die Gesamthöhe h₃ eingehalten wird.

BALIK RÜHRBEHÄLTER - STEHEND Hauptmaße

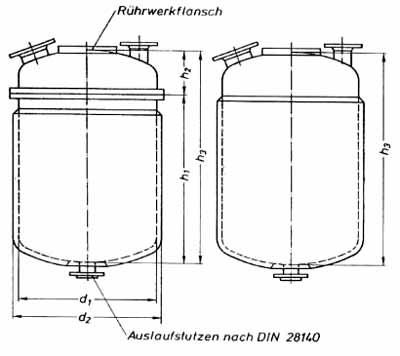

Rührbehälter (zweiteilig)	Rührbehälter (einteilig)
