Rührerformen

1. Schnell - Läufer

1.1 Propeller – Rührer 3 Blätter




Rührer mit mehreren schräggestellten, gewölbten, z. T. auch verwundenen Blättern.
Ausführung auch als Leitrohr.
Die Rührwirkung beruht auf einer überwiegen axialen nach unten gerichteten Strömung.
Umkehr der Strömungsrichtung durch Änderung der Schrägstellung oder der Drehrichtung.

Anwendung: Homogenisieren
                   Suspendieren
                   Pulver einrühren

Viscosität : bis ca. 10 000 Pas

Umfangsgeschwindigkeit : 3 – 10 m / s

Scherkräfte : gering

D2/d1 = 0,15 – 0,4

H2/d1 = 0,33

1.2 Schrägblatt – Rührer 4/6/8 Blätter




Rührer mit mehreren schräg angestellten rechteckigen geraden Blättern.
(Sonderformen: Winkel = 90° auch gebogene Blätter
Die Rührwirkung beruht auf einer überwiegen axialen nach unten gerichteten Strömung.
Umkehr der Strömungsrichtung durch Änderung der Schrägstellung oder der Drehrichtung.

Anwendung : Wärmeaustausch
                    Suspendieren
                    Pulver einrühren
Viscosität : bis ca. 15 000 Pas

Umfangsgeschwindigkeit : 2 – 5 m / s

Scherkräfte : mittel

D2/d1 = 0,2 – 0,45

H2/d1 = 0,3

1.3 Scheiben - Rührer 6/8 Blätter

Rührer bestehend aus einer Scheibe mit mehreren radial angeordneten rechteckigen, ebenen, mitunter auch gekrümmten Blättern.
Die Rührwirkung beruht auf einer radial auswärts gerichteten Strömung mit einer axialen Ansaugung von oben und unten. Die abströmende Flüssigkeit unterliegt einer hohen Scherung

Anwendung: Dispergieren
                   Begasungsvorgänge
Viscosität : bis ca. 20 000 Pas

Umfangsgeschwindigkeit : 3 – 6 m / s

Scherkräfte : gross

D2/d1 = 0,2 – 0,35

H2/d1 = 0,5 - 1

1.4 Dissolver – Rührer (Zahnscheibe)

Rührer bestehend aus einer verzahnten Scheibe.
Die Rührwirkung beruht auf einer radial auswärts gerichteten Strömung mit einer axialen Ansaugung von oben nach unten.
Die abströmende Flüssigkeit unterliegt einer sehr hohen Scherung in den Zähnen

Anwendung : Homogenisieren
                    Suspendieren
                    Pulver einrühren

Viscosität : bis ca. 15 000 Pas
Für niedere bis höhere viscose Bereiche

Umfangsgeschwindigkeit :10 – 20 m / s

Scherkräfte : gering

D2/d1 = 0,2 – 0,5

H2/d1 = 1 - 2

1.5 Stator - Rotor – Rührer
Anwendung : Homogenisieren
                    Suspendieren
                    Pulver einrühren
                    Dispergieren

Viscosität : bis ca. 10 000 Pas

Umfangsgeschwindigkeit : 25 m / s

Scherkräfte : gross

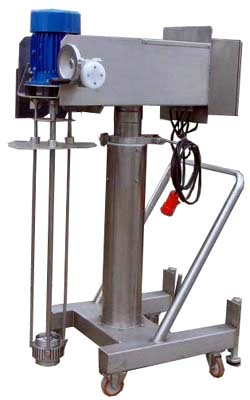

STATIV-MIX 2400

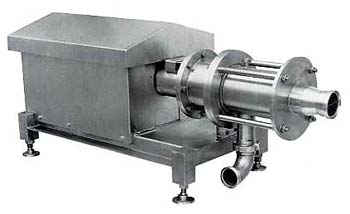

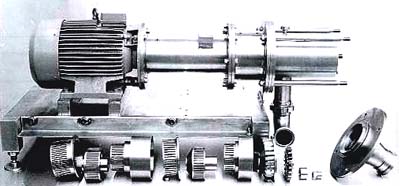

1.6 Stator - Rotor – Inline Reaktor
Anwendung : Homogenisieren
                    Suspendieren
                    Pulver einrühren
                    Dispergieren

Viscosität : bis ca. 10 000 Pas

Umfangsgeschwindigkeit : 25 m / s

Scherkräfte : gross

2. Langsamläufer

2.1 Impeller – Rührer 3 Blätter

Rührer mit drei schräg angeordneten gekrümmten Rührarmen.
Die Rührwirkung beruht auf einer radialen Strömung, die durch die bodennahe Anordnung des Rührers axial umgelenkt wird.

Anwendung : Homogenisieren

Viscosität : bis ca. 10 000 Pas

Umfangsgeschwindigkeit : 2 – 5 m / s

Scherkräfte : gering

D2/d1 = 0, 5 – 0,7

H2/d1 = 0,3

2.2 Blatt – Rührer

Rührer in Rahmenbauweise mit Verstrebungen; häufig ist der untere Balken dem Boden angepasst.
Die Rührwirkung beruht auf einer vorwiegend tangentialen/radialen Strömung.
Eine Ausführung ohne Durchbrüche ist der Blattrührer (Blade agitator) mit verstärkter radialer Geschwindigkeitskomponente und axialem Ansaugen von unten und oben.

Anwendung : Homogenisieren

Viscosität : bis ca. 20 000 Pas

Umfangsgeschwindigkeit :0, 3 – 8 m / s

Scherkräfte : gering

D2/d1 = 0,4 – 0,5

H2/d1 = 0,1

2.3 Anker – Rührer 2/3 Arme

Rührer in Ankerform, der Behälterwandung angepasst, stark randgängig.
Die Rührwirkung beruht auf einer vorwiegend tangentialen Strömung mit einer schwach ausgebildeten axialen Komponente.

Anwendung: Verbesserung des
                   Wärmeüberganges bei
                   Rührkessel
Ausführung mit Wandabstreifern möglich

Viscosität : bis ca. 20 000 Pas

Umfangsgeschwindigkeit : 0,5 – 5 m / s

Scherkräfte : gering

D2/d1 = 0,15 – 0,4

H2/d1 = 0,33

2.4 Kreuzbalken – Rührer

Rührer mit mehreren radial angeordneten Rührarmen, die kreuzweise übereinander liegen.
Die Rührwirkung beruht auf einer axialen/tangentialen Strömung, die bei den modifizierten Formen (mit zwei und mehr Blättern je Rührarm und häufig in Gegenstromanordnung) besonders in axialer Richtung verstärkt wird. Bei Winkel = 90° liegt vorwiegend tangentiale Strömung vor.

Je nach Behälterhöhe-mehrstufige Ausführung

Anwendung : Homogenisieren
                    Suspendieren

Viscosität : bis ca. 20 000 Pas

Umfangsgeschwindigkeit : 1,5 – 8 m / s

Scherkräfte : mittel

D2/d1 = 0, 5 – 0,8

H2/d1 = 0,2
